SVOKSEN
← 3D skeneri

SCANOLOGY · SIMSCAN GEN2

Veliko polje.
Preciznost u dlanu.

SIMSCAN 22, 30 i 42 Gen2 su kompaktni industrijski 3D skeneri za brzo snimanje širokih površina, finih detalja i teško dostupnih geometrija.

Uporedite modele ↓Zakažite demonstraciju

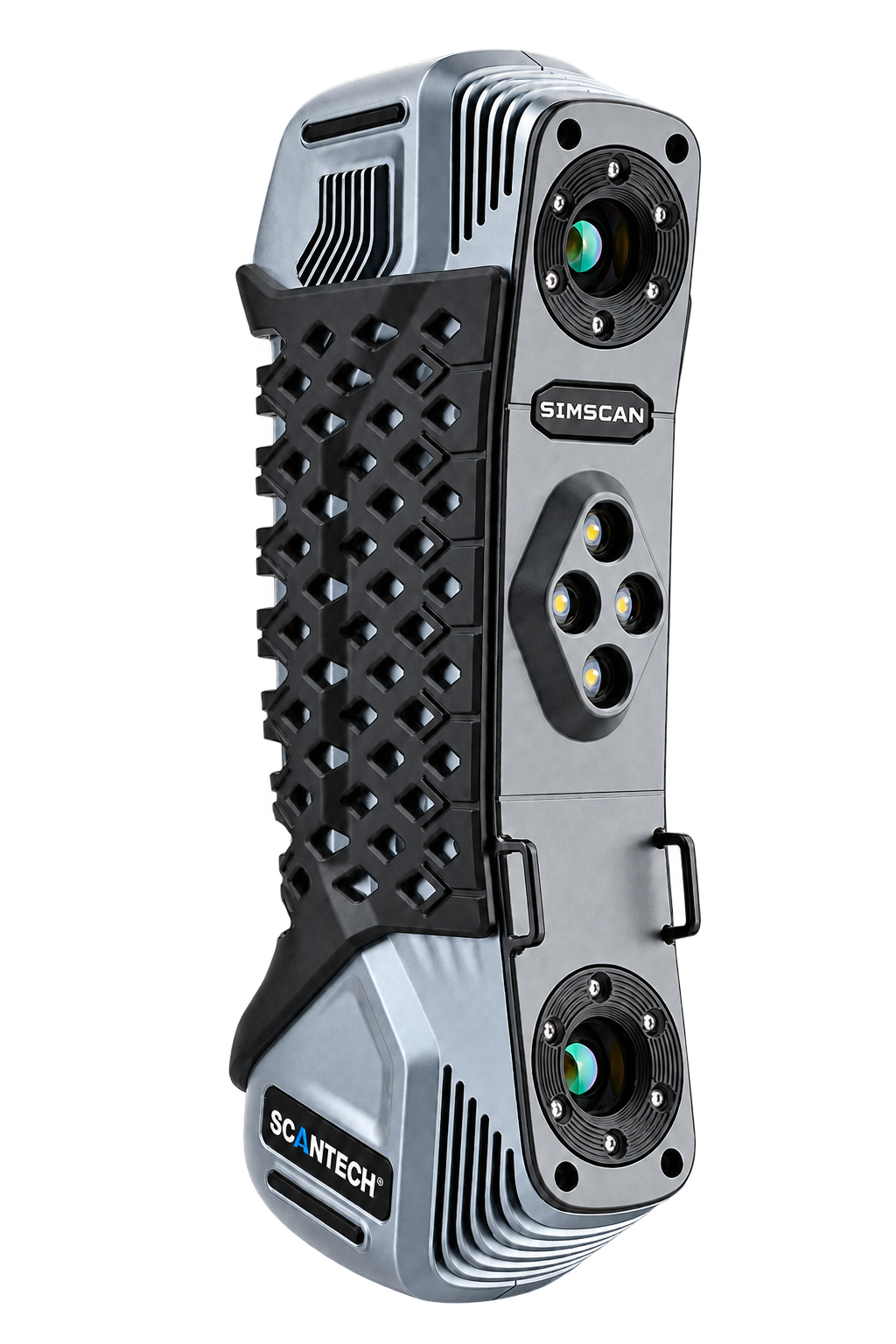

SIMSCAN Gen2 ručni 3D skener
do 0,020 mmtačnost merenja
do 5,8 miliona/sbrzina skeniranja
570 gmasa uređaja
do 700 × 600 mmpolje skeniranja

Široko polje, precizan rezultat

Tri modela.
Tri načina rada.

SIMSCAN Gen2 kombinuje napredne algoritme, industrijske kamere i do 27 ukrštenih plavih laserskih zraka. Rezultat je glatko 3D snimanje velikom brzinom, uz metrološku tačnost i ponovljivost potrebnu za razvoj proizvoda, kontrolu kvaliteta i reverzni inženjering.

Različite geometrije, pravi režim

Od široke površine
do dubokog otvora.

Ultra-brzo SIMSCAN Gen2 skeniranje0111 / 17 / 27 ukrštenih zraka

Ultra-brzo skeniranje

Velika pokrivenost za brzo snimanje delova i efikasnu kontrolu kvaliteta.

Fino SIMSCAN Gen2 skeniranje027 ili 17 paralelnih zraka

Fino skeniranje

Visoka rezolucija za složene elemente, sitne detalje i precizne površine.

SIMSCAN Gen2 skeniranje dubokih otvora031 dodatni plavi zrak

Skeniranje otvora

Pristup dubokim rupama, prorezima, kanalima i teško dostupnim oblastima.

Brzo skeniranje SIMSCAN Gen2 uređajem

Brzo digitalizovanje

Do 5,8 miliona merenja u sekundi.

SIMSCAN 42 Gen2 koristi 27 ukrštenih plavih laserskih zraka i brzo prikupljanje podataka za efikasnu izradu preciznog digitalnog blizanca. Modeli 22 i 30 nude isti kompaktni format i metrološku tačnost, uz brzinu prilagođenu različitim obimima posla.

  • Tačnost do 0,020 mm
  • Visoka ponovljivost industrijskih merenja
  • Polje skeniranja do 700 × 600 mm

Industrijske primene

Pouzdan rezultat na zahtevnim površinama.

SIMSCAN Gen2 skeniranje složenih struktura i finih detalja

Složene strukture

Do 17 paralelnih laserskih zraka brzo generiše gust oblak tačaka, čak i u uskim prostorima i na finim detaljima.

SIMSCAN Gen2 skeniranje tamnih i reflektivnih površina

Tamne i reflektivne površine

Prikupljanje geometrije zahtevnih industrijskih površina uz manje pripreme i pouzdanu pokrivenost.

Industrijska tačnost SIMSCAN Gen2 skenera

Kontrola kvaliteta

Metrološka tačnost i ponovljivost za poređenje sa CAD modelom, analizu odstupanja i dokumentovanje rezultata.

SIMSCAN 22 / 30 / 42 GEN2

Izaberite konfiguraciju prema zadatku.

Sva tri modela nude tačnost do 0,020 mm, rezoluciju do 0,020 mm i namenski zrak za duboke otvore. Razlikuju se po brzini, broju laserskih zraka i maksimalnoj površini skeniranja.

KarakteristikaSIMSCAN 22 Gen2SIMSCAN 30 Gen2SIMSCAN 42 Gen2
Brzina skeniranja2.020.000 merenja/s4.580.000 merenja/s5.800.000 merenja/s
Polje skeniranja650 × 550 mm700 × 600 mm700 × 600 mm
Ultra-brzo skeniranje11 ukrštenih zraka17 ukrštenih zraka27 ukrštenih zraka
Fino skeniranje7 paralelnih zraka17 paralelnih zraka17 paralelnih zraka
Duboki otvori1 dodatni zrak1 dodatni zrak1 dodatni zrak

Zajedničko za sva tri modela: radno rastojanje 300 mm · dubina polja 550 mm · masa 570 g · dimenzije 203 × 80 × 44 mm · USB 3.0 · laserska klasa II.

Demonstracija i tehnička preporuka

Proverite SIMSCAN
na svom delu.

Pošaljite fotografiju, crtež ili opis mernog zadatka. Predložićemo model i demonstrirati rezultat na reprezentativnom delu.

Zatražite demonstraciju ↗
Zakažite demo ↗
