Model koji se menja
Parametarsko stablo i logične karakteristike omogućavaju dalje projektovanje bez rada od nule.
Ne precrtavamo uzorak sa oštećenjima i nesavršenostima. Rekonstruišemo CAD prema funkciji.
Pravi reverzni inženjering razlikuje proizvodno odstupanje od namere dizajna. Analiziramo simetrije, naleganja, radijuse, debljine i funkcionalne odnose, pa model gradimo tako da može da se menja, kotira i ponovo proizvede.
Proverena geometrija

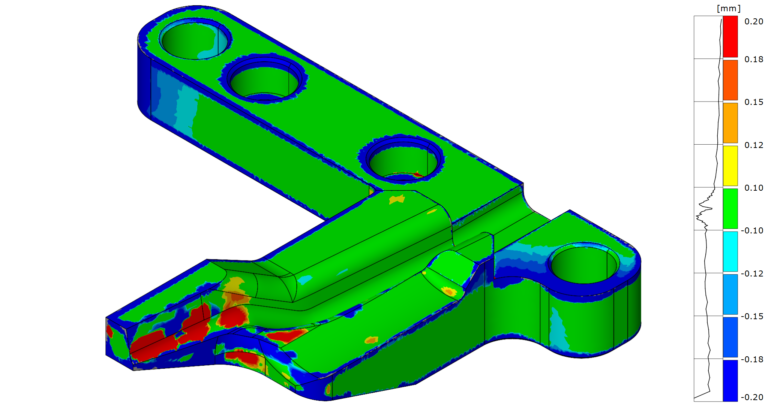

Završni CAD poredimo sa skenom i dokumentujemo odstupanja prema dogovorenom kriterijumu.
Spremno za proizvodnju
Model dopunjujemo crtežima, tolerancijama i formatima koje koristi vaš dobavljački lanac.
Gde usluga pravi razliku.
Kontrolisan tok projekta
Kontrolisana rekonstrukcija od uzorka do dokumentacije.
- 01
Funkcionalna analiza
Utvrđujemo namenu, kritične karakteristike i cilj modela.
- 02
Digitalizacija
Preuzimamo postojeći sken ili precizno merimo fizički deo.
- 03
CAD rekonstrukcija
Gradimo solid, surface ili hibridni model logičnim karakteristikama.
- 04
Verifikacija
Poredimo model sa mernim podacima i korigujemo relevantne zone.
- 05
Dokumentacija
Isporučujemo model, crteže i izveštaj u ugovorenim formatima.
Dogovorena isporuka
Onoliko detalja koliko sledeći korak zahteva.
Model može pratiti postojeće stanje ili idealizovanu nameru dizajna. Kriterijum, tolerancije i nivo parametričnosti definišemo pre početka, tako da nema nejasnoća pri preuzimanju.
- STEP, IGES, Parasolid i STL
- Native CAD sa stablom modela
- 2D DWG/DXF i PDF crteži
- GD&T prema dogovorenom standardu
- Deviation analiza CAD–sken
- Sklopovi i BOM struktura
Stvarni radni tokovi
Od problema do upotrebljivog rezultata.
Pogledajte kako fizički deo bez pouzdane dokumentacije postaje precizan digitalni model spreman za proizvodnju, proveru ili dalji razvoj.
01Fizički deobez pouzdane dokumentacije

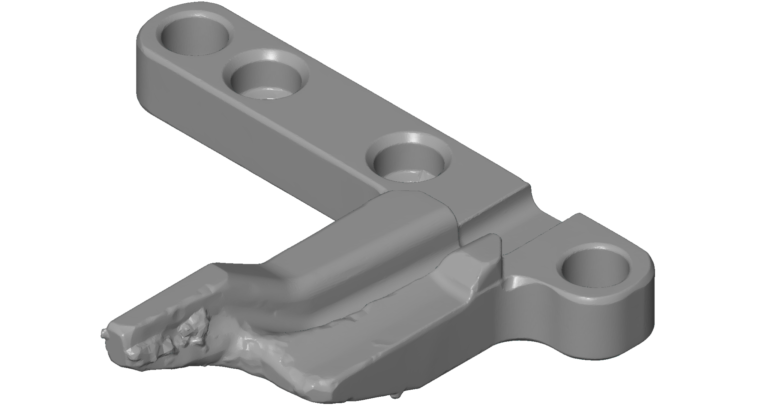

023D skenkompletna geometrija
03CAD modelprilagođen proizvodnji
04Izrada / kontrolarezultat spreman za upotrebuČesta pitanja
Odgovori pre početka projekta.
Da li je svaki sken moguće pretvoriti u parametarski CAD?
U većini industrijskih slučajeva jeste, ali kvalitet zavisi od potpunosti i rezolucije skena. Podatke prvo pregledamo i navodimo ako je potrebno dodatno merenje.
Da li model prati habanje postojećeg dela?
Može pratiti stvarno stanje ili rekonstruisanu nominalnu geometriju. Izbor zavisi od toga da li je cilj analiza, naleganje, popravka ili nova proizvodnja.
U kojim CAD formatima isporučujete?
Isporučujemo neutralne formate kao STEP, IGES i Parasolid, a izvorne formate dogovaramo prema softveru i potrebama naručioca.
Možete li izraditi i proizvodni crtež?
Da. Model možemo dopuniti kotama, tolerancijama, GD&T oznakama, materijalom i drugim dogovorenim proizvodnim zahtevima.
