Digitalno arhiviranje alata

Digitalna kopija alata
pre nego što vam zatreba.

3D skeniranjem beležimo stvarnu geometriju kalupa, naprava i alata dok su ispravni. Kada se alat ošteti, menja ili predaje drugom izvođaču, alatničar radi iz proverljive reference — i kada originalni CAD ne postoji.

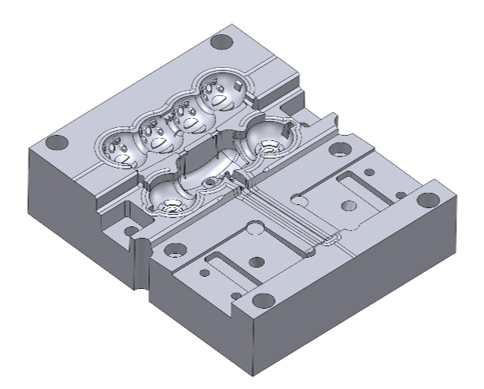

Digitalni CAD prikaz kalupa za brizganjeKALUPI · NAPRAVE · ALATI
Referenca stanja pre oštećenjaCAD model kada zatrebaIstorija habanja alata

Rezultat pre tehnologije

Bez dokumentacije, svaka popravka alata počinje od nule.

Kada se kritičan element ošteti, a crteža ili CAD modela nema, geometrija se procenjuje sa oštećenog dela — sporo, uz rizik da novi element ne naleže kako treba. Digitalna arhiva čuva stvarno stanje alata dok je ispravan, pa popravka, izmena ili provera kreću od poznate reference, a ne od nagađanja.

01

Brža popravka

Alatničar dobija tačnu polaznu geometriju oštećenog elementa, spremnu za projektovanje i izradu.

02

Kraći zastoj

Manje vremena odlazi na utvrđivanje šta treba popraviti, a rezultat popravke proverava se prema arhivi.

03

Habanje pod kontrolom

Poređenjem periodičnih snimanja sa početnim stanjem vidite gde i koliko se alat troši, pre nego što izazove kvar.

Tipični zadaci

Gde usluga pravi razliku.

01

Oštećen kritičan element

Element se rekonstruiše prema arhivskom stanju, a ne prema proceni sa oštećenog dela.

02

Izmena alata bez originalnog CAD-a

As-built model daje konstruktoru pouzdanu polaznu tačku za modifikaciju postojećeg alata.

03

Alat preuzet od kupca ili dobavljača

Zabeležite stanje u kome ste alat primili — korisno za planiranje održavanja i kod reklamacija.

04

Predaja drugom izvođaču ili lokaciji

Uz alat predajete i jasnu digitalnu dokumentaciju njegove stvarne geometrije.

05

Preventivno održavanje

Periodično poređenje pokazuje gde i koliko se alat stvarno haba tokom proizvodnje.

Kontrolisan tok projekta

Skenirajte danas, rekonstruišite kada zatreba.

  1. 01

    Pregled alata

    Dogovaramo koje elemente i površine arhiva obuhvata, potrebnu tačnost i format isporuke.

  2. 02

    3D skeniranje

    Skeniramo relevantne površine i funkcionalne elemente kod vas ili u laboratoriji, uz što kraći prekid rada alata.

  3. 03

    Obrada podataka

    Pripremamo mesh arhivu, merni zapis i, po dogovoru, CAD/STEP model za dalji rad.

  4. 04

    Arhiviranje

    Isporuka je jasno označena i povezana sa identifikacijom alata, da je brzo pronađete i posle više godina.

  5. 05

    Rekonstrukcija i provera

    Kada zatreba, pripremamo model elementa i proveravamo popravku prema arhivi.

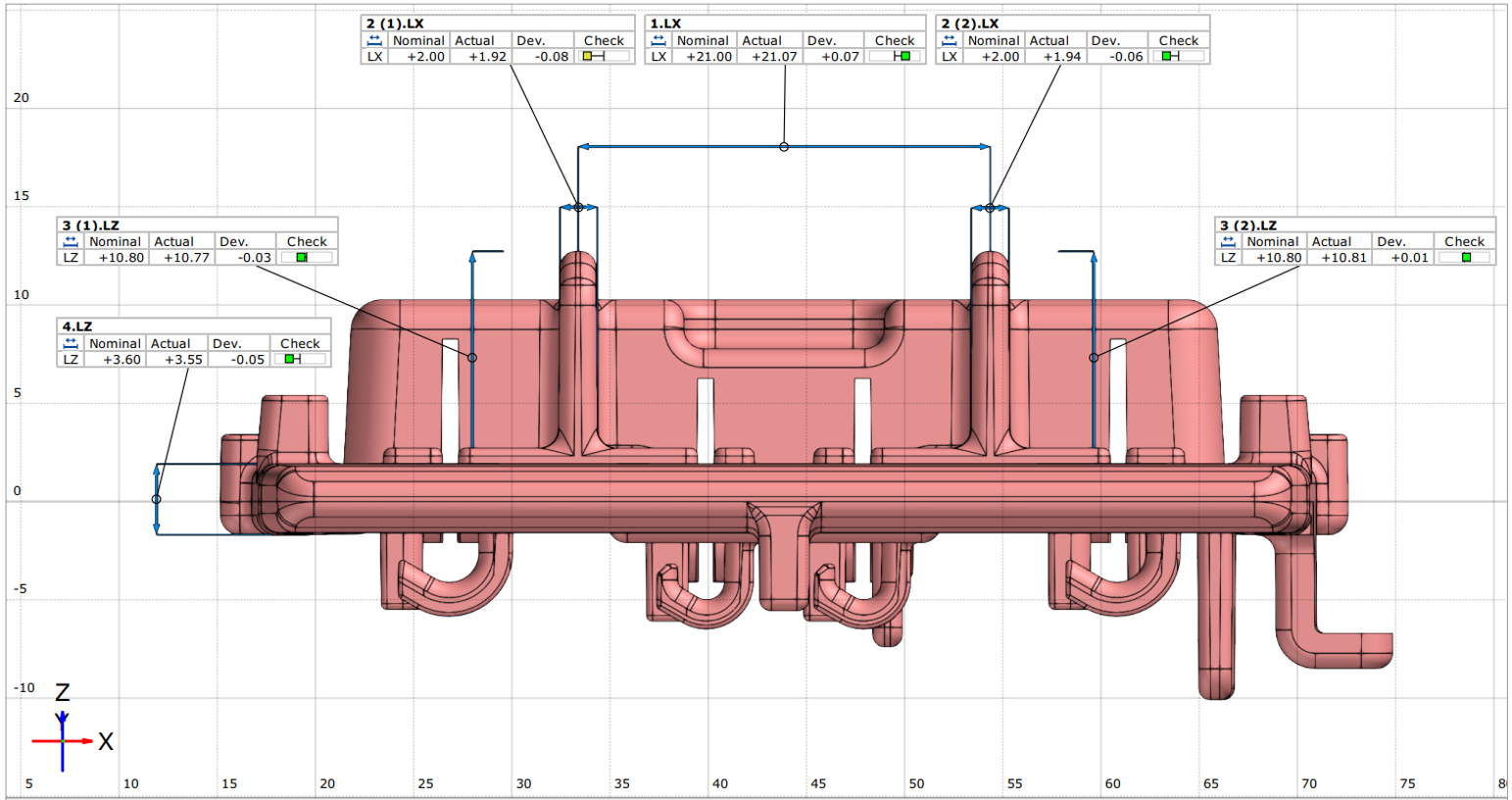

Kontrola plastičnog dela i alata pomoću 3D skeniranja

Dogovorena isporuka

Arhiva koja služi proizvodnji, ne samo skladištenju fajlova.

Obim prilagođavamo kritičnosti alata i načinu održavanja. Možete početi od skena i mesh arhive, a CAD modele, proveru popravke i periodično praćenje habanja uključiti kada za njima postoji stvarna potreba.

  • 3D mesh arhiva alata (STL)
  • STEP ili IGES model po dogovoru
  • PDF dokumentacija i identifikacija alata
  • CAD model oštećenog elementa
  • Poređenje stanja i mapa habanja
  • Izveštaj o proveri popravke

Koje alate arhivirati prvo?

Nije potrebno arhivirati sve odjednom. Počnite od alata čiji bi gubitak ili kvar najviše koštao, pa arhivu proširujte prema planu održavanja.

Pošaljite spisak alata

Česta pitanja

Odgovori pre početka projekta.

Koliko traje skeniranje jednog alata?

Zavisi od veličine, složenosti i obima površina. Posle kratkog pregleda pravimo plan rada tako da alat što kraće bude van procesa.

Da li alat mora da dođe u laboratoriju?

Ne mora. Alat skeniramo kod vas ili u laboratoriji — kako je za vašu proizvodnju manji prekid rada.

Možete li da skenirate sjajne metalne površine?

Da. Po potrebi koristimo pripremu površine koja se uklanja bez oštećenja alata.

Da li je CAD model uključen u svaku arhivu?

Ne mora biti. Osnova arhive je mesh model, a CAD/STEP model možemo pripremiti odmah ili kasnije, kada zatreba za izmenu ili rekonstrukciju.

U kom formatu dobijamo arhivu?

Mesh model u STL formatu, PDF dokumentaciju sa identifikacijom alata i, po dogovoru, STEP ili IGES model. Formate prilagođavamo softveru koji koristi vaša alatnica.

Kako se koristi arhiva kada se alat ošteti?

Javite nam identifikaciju alata i element koji treba obnoviti. Pripremamo referentnu geometriju za alatničara, a po završetku popravke možemo da proverimo rezultat prema arhivi.

Razgovarajte sa inženjerom

Da li vaši ključni alati
imaju digitalnu kopiju?

Pošaljite spisak, fotografije ili kratak opis alata koje želite da zaštitite. Predložićemo redosled skeniranja, format arhive i način održavanja koji odgovara vašoj proizvodnji.
